Integrato NE555 caratteristiche e come usarlo.

L’NE555 è uno dei circuiti integrati più conosciuti e utilizzati nell’elettronica. Progettato negli anni ’70, è ancora oggi largamente impiegato grazie alla sua semplicità, affidabilità e versatilità.

Si tratta di un timer, ovvero un componente in grado di generare segnali temporizzati. Può funzionare in diverse modalità operative, permettendo di creare impulsi, ritardi o oscillazioni in modo relativamente semplice.

Le principali modalità di utilizzo dell’NE555 sono tre:

Monostabile: genera un singolo impulso di durata definita quando riceve un segnale di attivazione. È utile, ad esempio, per creare temporizzazioni o ritardi.
Astabile: funziona come un oscillatore, producendo un’onda quadra continua. Viene utilizzato per generare clock, lampeggiatori o segnali periodici.
Bistabile: può mantenere due stati stabili (acceso/spento), simile a un interruttore elettronico.

Il funzionamento dell’NE555 si basa sulla carica e scarica di un condensatore attraverso resistori, determinando così i tempi di commutazione del segnale in uscita.

Grazie alla sua flessibilità, l’NE555 trova applicazione in numerosi contesti pratici. È molto utilizzato per realizzare:

lampeggiatori per LED
generatori di segnale
temporizzatori per relè
controlli di tono e modulazioni semplici
circuiti di debounce per pulsanti
piccoli oscillatori per progetti didattici

Uno dei suoi punti di forza è la facilità d’uso: bastano pochi componenti esterni per ottenere circuiti funzionanti. Inoltre, può lavorare con un ampio intervallo di tensioni e pilotare direttamente piccoli carichi.

Nonostante l’esistenza di soluzioni più moderne e precise, l’NE555 rimane un punto di riferimento nella didattica e nei progetti elettronici di base, rappresentando spesso il primo approccio pratico al mondo dei circuiti temporizzati.

Sviluppato in molteplici varianti

CMOS a basso consumo
Esiste l’NE556, composto da due NE555 nello stesso contenitore.
NE558,formato da 4 unità con connessioni e caratteristiche leggermente diverse dall’NE555.

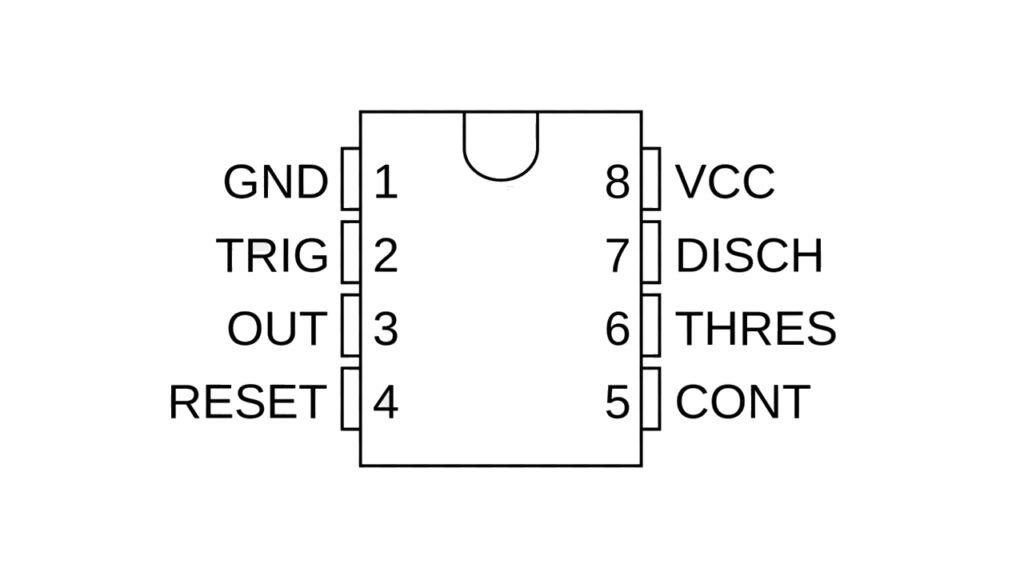

Connessione piedini

GND – Massa
TR – Un breve impulso a livello basso sul pin tr(trigger) fa partire il timer
Q – Durante l’intervallo di temporizzazione l’output (uscita) resta a + V_CC
R – Un intervallo di temporizzazione può essere interrotto applicando un impulso di reset ossia forzando questo pin al livello basso (0 V)
CV – Tensione di controllo (control voltage): permette l’accesso al partitore di tensione interno (2/3 V_CC). Quando questo pin non è utilizzato, è bene inserire un condensatore verso massa per filtrare la tensione di riferimento ed evitare malfunzionamenti.
THR – La soglia (threshold) a cui termina l’intervallo (termina se V_THR > 2/3 V_CC)
Dis – Piedino di scarica del condensatore di temporizzazione: quando il condensatore raggiunge la tensione di soglia del comparatore, l’uscita (pin 3) va alta e un transistor scarica il condensatore per far iniziare un nuovo ciclo.
V+, V_CC – Piedino di alimentazione: deve essere applicata una tensione compresa tra +5 e +15 V per la versione standard, o entro limiti diversi a seconda della tecnologia costruttiva (TTL o CMOS). Verificare sul datasheet del modello scelto la gamma di tensioni entro cui può essere alimentato.

Queste sono le specifiche che si riferiscono all’NE555 commerciale

Altri Ne555 possono avere caratteristiche migliori anche a secondo del tipo di tecnologia usata , come (TTL o CMOS) e della classe (Commerciale, Automotive, Militare, Medicale ecc.) che hanno bisogno di una maggiore affidabilità, anche se la classe commerciale e già di per se molto stabile.

Tensione di alimentazione (V_CC) =da 4,5 a 15 V
Corrente di alimentazione (V_CC = +5 V) = da 3 a 6 mA
Corrente di alimentazione (V_CC = +15 V) = da 10 a 15 mA
Corrente d’uscita (massima) = 200 mA
Potenza dissipata = 600 mW
Temperatura ambiente operativa = tra 0 e 70 °C

Molti costruttori usano sigle leggermente diverse che indicano l’NE555, vediamone qualcuna.

ECG955M
XR-555
LM555/NE555/SA555
HA555 (fuori produzione)
SE555/NE555/ICM7555
LC555
ICM7555 (CMOS con alimentazione minima di 2 V )
MC1455/MC1555
LM1455/LM555C
LMC555 (CMOS con alimentazione minima fino a 1,5 V )
TE955M
RM555/RC555
CA555/CA555C
LC7555
NE555/SA555/SE555 ( fuori produzione Versione del timer a 3 V di tensione alimentazione)
TS3V555
NA555, NE555, SA555, SE555
TLC555 (CMOS con alimentazione minima fino a 2 V)
K1006ВИ1
ZSCT1555 (Basso consumo; alimentazione da 0,9 V ma con limite superiore a 6 V)

Uso pratico, vediamo qualche progetto

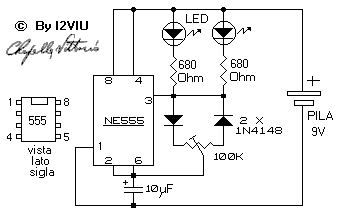

Lampeggiante

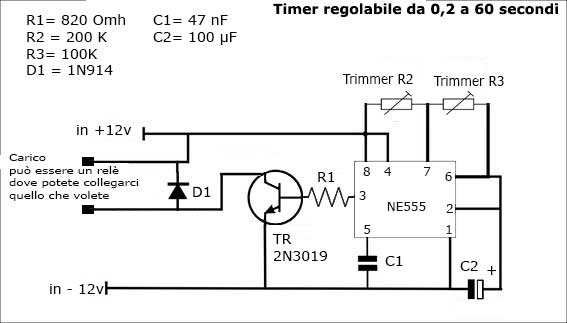

Timer regolabile in accensione e spegnimento tramite i 2 trimmer da 200 e 100 Kohm
