Il transistor è uno di quei componenti che hanno letteralmente cambiato il mondo, anche se spesso resta invisibile agli occhi di chi usa la tecnologia ogni giorno. In poche parole, è un piccolo dispositivo elettronico capace di controllare il passaggio della corrente: può funzionare come un interruttore (acceso/spento) oppure come un amplificatore di segnali.
Inventato nel 1947 presso i laboratori della Bell Labs da John Bardeen, Walter Brattain e William Shockley, il transistor ha mandato in pensione le vecchie valvole termoioniche, che erano grandi, fragili e consumavano un’enormità di energia.
Oggi lo trovi ovunque: dentro computer, smartphone, televisori, router, e praticamente qualsiasi dispositivo elettronico moderno. Anzi, nei microchip ce ne sono miliardi, tutti a lavorare insieme per elaborare informazioni in frazioni di secondo.
La vera forza del transistor sta nella sua semplicità: usando una piccola corrente o tensione in ingresso, può controllarne una molto più grande in uscita. Ed è proprio questo principio che ha reso possibile lo sviluppo dell’elettronica moderna, dai primi computer fino all’intelligenza artificiale.

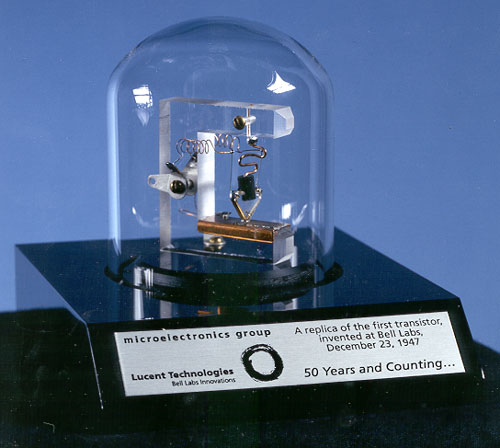

Replica del primo transistor
A giunzione bipolare (BJT, dall’inglese bipolar junction transistor)
i transistor possono essere di tipo npn o pnp, notare la freccia dell’emettitore
Guardando le figure il transistor è dotato di tre reofori chiamati B=base / C=collettore / E=emettitore.
I Transistor si usano come amplificatori di segnale, come interruttori di circuiti o per comandare altri componenti, per esempio la bobina di un relè.
Differenza di base
- NPN → si attiva con tensione positiva sulla base
- PNP → si attiva con tensione negativa (più bassa) sulla base
Come funziona un NPN
È il più usato, quello “standard”.
- La corrente principale va da collettore → emettitore
- Per accenderlo:
- devi dare una piccola tensione positiva alla base rispetto all’emettitore
- se la base è più “alta” dell’emettitore di circa 0,7V, il transistor conduce.
Come funziona un PNP
Qui si ribalta tutto.
- La corrente va da emettitore → collettore
- Per accenderlo:
- devi portare la base a una tensione più bassa rispetto all’emettitore
- se la base è più “bassa” dell’emettitore di circa 0,7V, il transistor conduce.
Due modalità fondamentali
1. Come interruttore (digitale)
- Base = 0 → transistor SPENTO → niente corrente
- Base = attiva → transistor ACCESO → corrente passa
👉 Questo è il cuore di computer e microchip: acceso/spento = 1 e 0
2. Come amplificatore (analogico)
- Segnale piccolo entra nella base
- Segnale più grande esce tra collettore ed emettitore
👉 Usato in audio, radio, elettronica classica
Come controllare un transistor con il tester,
impostate il tester su prova diodi, il tr in esame sarà un BC548 NPN cioè base positiva come da figura puntale rosso sulla base.
Se fosse un transistor PNP il procedimento è lo stesso, solamente che i valori andrebbero letti mettendo il puntale nero sulla base.
Per misurare correttamente un transistor dovete staccarlo dal circuito stampato o dissaldare almeno due piedini facendo bene attenzione che non facciano più contatto sul circuito.
Il Transistor spiegato in modo semplice
