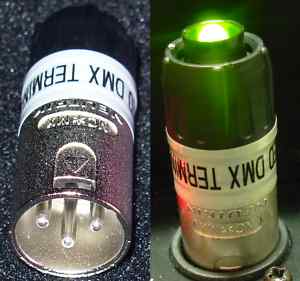

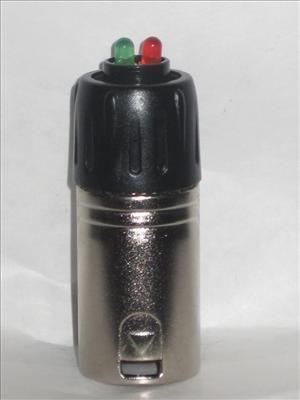

Terminatore dmx con led
I terminatori DMX sono uno di quei dettagli che molti sottovalutano… finché l’impianto non inizia a fare scherzi strani. E lì capisci subito perché esistono.
Partiamo semplice: il protocollo DMX512 è un sistema di comunicazione digitale usato nel lighting professionale (teste mobili, dimmer, fari LED, ecc.). Il segnale viaggia su un cavo in configurazione “a catena” (daisy chain), cioè da un dispositivo al successivo.
Cos’è un terminatore DMX
Un terminatore DMX è, in sostanza, una resistenza da 120 ohm inserita tra i pin del segnale (Data+ e Data−) nell’ultimo dispositivo della linea.
Non fa nulla di “attivo”. Non amplifica, non filtra… ma è fondamentale.
Perché bisogna chiudere la linea
Qui viene il punto chiave
Il DMX usa una trasmissione differenziale basata sullo standard RS-485. Questo tipo di segnale, quando arriva alla fine del cavo, non deve trovare un circuito “aperto”.
Se lasci la linea aperta:
- il segnale arriva in fondo
- non viene assorbito
- e rimbalza indietro (riflessione)
Risultato:
- disturbi casuali
- fari che tremolano
- movimenti erratici delle teste mobili
- perdita di controllo su alcuni canali
In pratica: un impianto che sembra posseduto.
Cosa fa il terminatore
Il terminatore da 120 ohm:
- “assorbe” il segnale in arrivo
- simula la continuità della linea
- elimina le riflessioni
Quando è davvero necessario
Qui bisogna essere onesti:
- su impianti corti e semplici, spesso funziona anche senza (ed è per questo che tanti lo ignorano)
- su impianti lunghi, con molti dispositivi o ambienti rumorosi elettricamente, diventa obbligatorio
Se vuoi un impianto affidabile, la regola è una sola:
👉 terminatore sempre sull’ultimo apparecchio
Ne esistono già assemblati in vendita nei negozi, ma all’occorrenza saperlo costruire non guasta mai la vostra conoscenza.

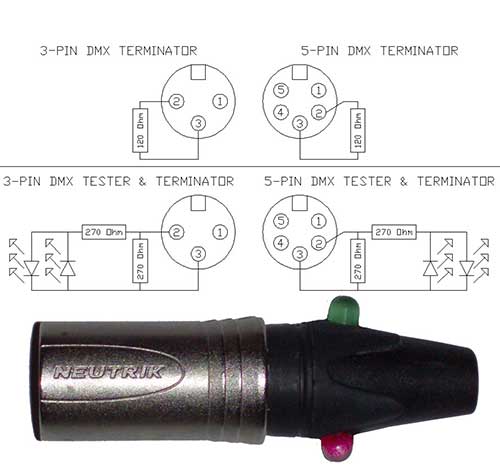

Auto-costruirsi un terminatore dmx
