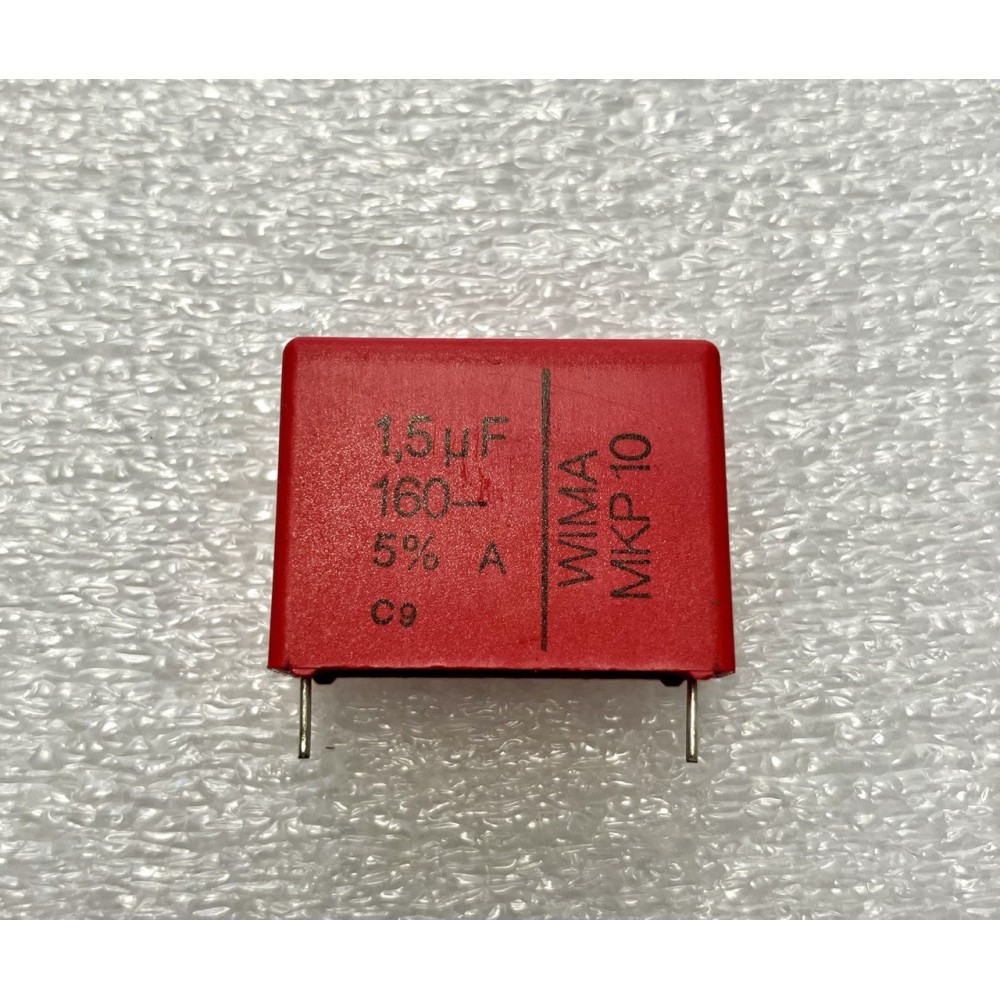

Condensatore in polipropilene
Il condensatore in polipropilene (spesso abbreviato come MKP) è un tipo di condensatore a film plastico che utilizza il polipropilene come materiale isolante (dielettrico), ha ottime proprietà, bassa dispersione, voltaggi alti, non soffre l’umidità ambientale, ottimo anche per l’impiego ad alte frequenze vista la sua
dispersione molto trascurabile, è un condensatore con Proprietà di Autorigenerazione: Nei modelli metallizzati, se avviene una scarica interna dovuta a un picco di tensione, il sottile strato metallico evapora nel punto del guasto, “riparando” isolamento e prevenendo il cortocircuito del componente, e questo lo rende ancora più affidabile nel tempo.
Contro: Attenzione alle sovratensioni
Applicazioni Tipiche
Grazie alle loro prestazioni superiori, sono utilizzati in diversi settori:
- Audio Hi-Fi: Scelti per il percorso del segnale audio poiché garantiscono bassa distorsione e un suono limpido.
- Elettronica di Potenza: Impiegati in circuiti di rifasamento, alimentatori switching e circuiti risonanti.
- Motori Elettrici: Utilizzati come condensatori di spunto o di marcia (spesso con valori intorno ai 16µf o superiori) per motori a corrente alternata.
- Filtri di Rete: Ideali per sopprimere disturbi e interferenze radio (EMI/RFI).
Condensatore al policarbonato
I condensatori in policarbonato (spesso siglati MKC) sono condensatori a film plastico noti per l’eccellente stabilità termica e l’alta precisione, molto simile come caratteristiche al polipropilene, molto resistente può essere usato alla massima tensione per tutta la gamma di temperatura che supporta ((- 55ºC a 125ºC)),
esiste anche un condensatore a film plastico metallizzato sempre di questo genere
che lo rende un condensatore auto cicatrizzante con tensioni maggiori fino a 1000 v
rispetto al film di policarbonato.
Applicazioni Tipiche
Il loro utilizzo principale riguarda i settori dove la deriva del valore di capacità deve essere minima:
- Circuiti Oscillanti e Filtri: Grazie alla costanza del valore di capacità, sono ideali per mantenere stabili le frequenze di risonanza.
- Elettronica Analogica di Precisione: Utilizzati in strumentazione di misura e circuiti di controllo.
- Settore Militare e Aerospaziale: Dove la resistenza a temperature estreme è un requisito fondamentale.

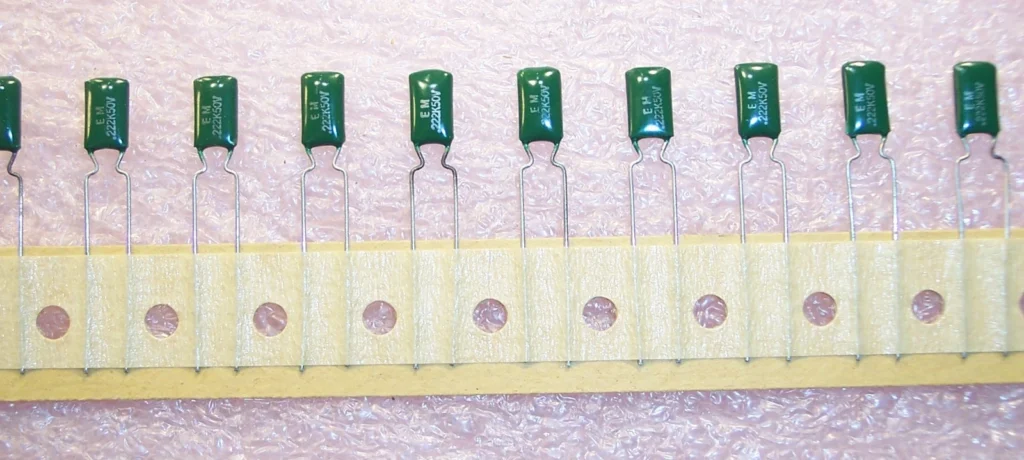

Condensatori Mylar
I condensatori Mylar sono condensatori che utilizzano il poliestere (spesso indicato con il marchio registrato Mylar) come materiale dielettrico. In commercio a volte identificati con la sigla MKT.
Il poliestere ha una costante dielettrica più elevata rispetto al polipropilene, il che permette di realizzare condensatori fisicamente più piccoli a parità di capacità. Sono generalmente più economici da produrre e acquistare, rappresentando la scelta standard per scopi generici. Presentano perdite elettriche (fattore di dissipazione) leggermente superiori, motivo per cui tendono a scaldarsi di più se usati ad alte frequenze o con correnti elevate. Non polarizzati
Applicazioni comuni
Sono ampiamente utilizzati in circuiti dove la precisione assoluta non è critica:
- Accoppiamento e Disaccoppiamento: Ideali per bloccare la componente continua tra gli stadi di un circuito o per eliminare disturbi.
- Filtri di segnale: Utilizzati in filtri audio ed elettronici dove è richiesta una buona affidabilità a basso costo.
- Temporizzazione: Impiegati in circuiti oscillatori e di temporizzazione generici.
- Soppressione disturbi: Utilizzati comunemente come filtri antidisturbo su schede elettroniche.
Condensatori in polistirene
Il condensatore in polistirene (conosciuto anche con il nome commerciale Styroflex) è un componente di precisione sono disponibili con tolleranze molto strette, tipicamente dell’1% o 2%. Mantengono una capacità costante al variare della temperatura, rendendoli ideali per oscillatori e circuiti di sintonia, fondamentali per circuiti di filtraggio critici. che utilizza un film di polistirolo come dielettrico. Non polarizzato adatto per molti usi, stabile, non assorbe umidità, applicato molto nella BF e attrezzature di precisione analogiche,
unico limite max temperatura di funzionamento +85ºC.
Applicazioni Principali
Grazie alla loro neutralità e precisione, vengono impiegati in:
- Audio High-End: Molto ricercati per circuiti di equalizzazione (come gli stadi RIAA dei preamplificatori) e reti di feedback per la loro bassissima distorsione.
- Strumentazione di Misura: Utilizzati in integratori e circuiti “sample-and-hold” dove è richiesta stabilità a lungo termine.
- Radiofrequenza (RF): Ideali per filtri IF, oscillatori e circuiti sintonizzati grazie alle ottime prestazioni ad alta frequenza.
- Sostituzione di Mica e Ceramica: In molti contesti possono sostituire i condensatori in mica argentata o ceramici a disco offrendo prestazioni superiori o più stabili.
Condensatori in Mica
I condensatori in mica (solitamente mica argentata o silver mica) sono tra i componenti più stabili e affidabili mai realizzati. Utilizzano sottili lamine di mica naturale su cui viene depositato uno strato d’argento come elettrodo.
Caratteristiche principali
Sono considerati i “fuoriclasse” della precisione per diverse ragioni:
- Stabilità eccezionale: Il valore della capacità rimane quasi invariato nel tempo e al variare della temperatura (coefficiente di temperatura molto basso).
- Bassissime perdite: Hanno un fattore di dissipazione minimo, rendendoli ideali per circuiti dove l’efficienza è critica.
- Alta tensione: La mica è un isolante naturale formidabile, permettendo ai condensatori di sopportare tensioni elevate (anche migliaia di Volt) in dimensioni contenute.
- Precisione: Sono disponibili con tolleranze strettissime, fino all’1% o allo 0,5%.
Applicazioni tipiche
A causa del costo elevato rispetto ai ceramici o ai plastici, vengono scelti solo quando la precisione è indispensabile:
- Radiofrequenza (RF): Fondamentali in trasmettitori, filtri e circuiti di sintonia ad alta frequenza per la loro stabilità.
- Circuiti risonanti: Dove la frequenza di oscillazione non deve “scivolare” (drift) con il calore.
- Audio High-End: Apprezzati per la loro trasparenza sonora, spesso usati nei percorsi di segnale più critici.
- Standard di laboratorio: Impiegati come riferimenti di capacità per la taratura di strumenti.
